隔爆型电缆引入装置取得欧州ATEX防爆认证

发布时间：2008-01-07 15:07:23

LEC14-1A隔爆型电缆引入装置

一．用途

LEC14-1系列隔爆型电缆引入装置（亦称进线装置，以下简称引入装置），主要用于石油、化工、电力、冶金、轻工、煤炭、建材、消防、自动化控制等行业***性气体环境的各类接线箱、仪表、电气设备及动力设备的电缆引入 / 引出。引入装置用于外部电源和控制电路对防爆电气设备输入输出的连接处，属于防爆电气设备外壳的一个部件。引入装置是将电线及电缆在接线箱、仪表、电气设备的引入 / 引出处进行防爆密封，从而使接线箱、仪表、电气设备及动力设备等内部与外部隔离，达到安全防爆之目的。

二．防爆技术性能

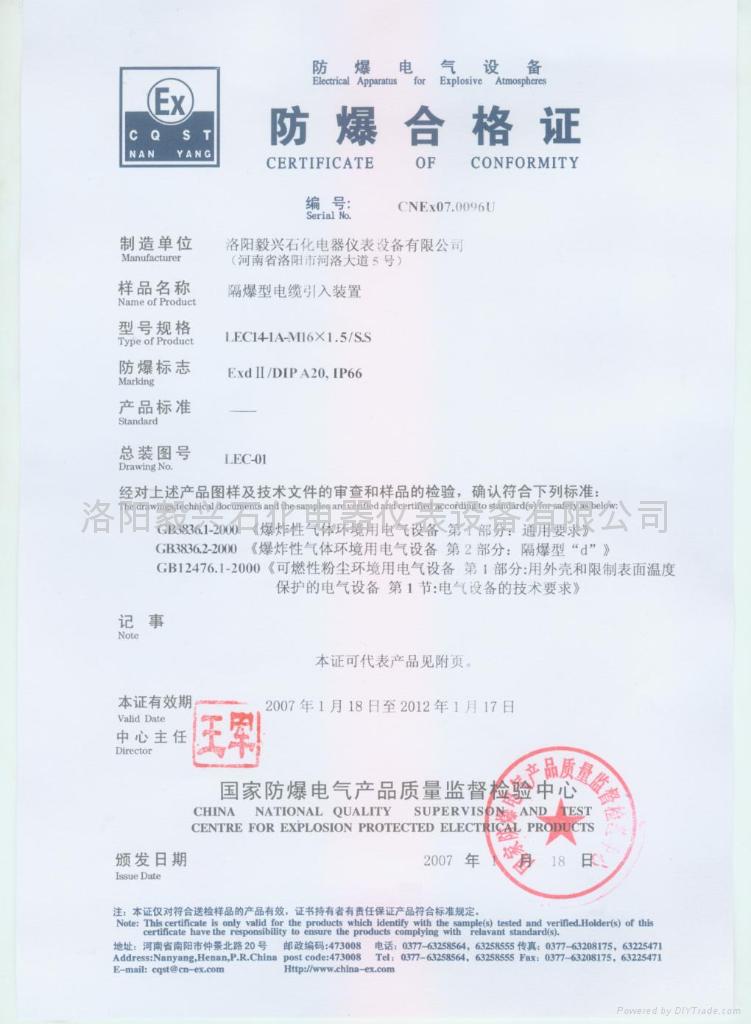

引入装置直接与周围***性气体混合物接触，因此，本产品结构必须安全可靠。洛阳毅兴石化电器仪表设备有限公司生产的引入装置，经***防爆电气产品质量监督检验中心按***标准 GB3836.1-2000《防爆性气体环境用电气设备第1部分：通用要求》和GB3836.2-2000《***性气体环境用电气设备第2部分：隔爆型“d”》规范的要求，经严格测试，检验合格，其防爆标志为Exd II，防爆合格证号为：CNEx01.411U 。

三．使用范围

根据***防爆电气产品质量监督检验中心按上述***标准严格测试，本引入装置可以与不同防爆类别的仪表及电气产品经成隔爆型电气设备。适用于现场环境条件为：II类（IIA、IIB、IIC）级别的***性气体、蒸汽与空气组成的***性气体混合物1区、2区***场所。对于非***场所，除仍可使用上述防爆产品外，本公司还可根据用户的要求提供各类非防爆性引入装置。

四．型号及防爆标志

1. 引入装置的型号

选型举例：LEC-1A-NPT1” /S.S F2 表示A类隔爆型电缆引入装置、连接尺寸为NPT1”、接头材质为不锈钢。

2．引入装置的防爆标志为Exd II ：

五．使用环境条件

a.环境空气温度为：－40～＋50度C；

b.相对湿度小于等于95％；

c.无剧烈冲击拉拔；

d.***性气体混合物***场所：1区、2区；

e.***性气体混合物：II A、II B、II C；

f.户内、户外（IP55）； g.污染等级：3级。

六．结构简介

1．LE***-1型隔爆型电缆引入装置由引入装置接头体1、密封圈2、压紧螺母3、垫片4、背帽5构成，接头体材质为不锈钢、铝合金、铜，根据用户及设计要求，随意选择。引入装置接头体结构及外形尺寸见产品样本。

2．引入装置是为接线箱、仪表及电气设备等配套使用的，其连接规格及尺寸，在保证电气防爆性能指标外，可以根据需要由用户设计指定，除有特殊需要外一般提供：NPT、M、G、R等各类螺纹连接形式，螺纹规格见表2。

3．密封圈材质为XH-21,其结构及尺寸见图2及表3

通径

相当的管螺纹

俗称

允许电缆***大外径

DN15

1/2

4分

10

DN20

3/4

6分

14

DN25

1

1寸

17

DN32

1'/4

1.2寸

23

DN40

1'/2

1.5寸

30

DN50

2

2寸

33

DN70

2'/2

2.5寸

46

DN80

3

3寸

56

七．LEC14-1A隔爆型电缆引入装置

1.LEC14-1A －口/S.S 口型：

材质为不锈钢，其结构和外形尺寸见图3、图4、表4、表5，

防爆合格证号：CNEx01.411U

八．使用与维护

1.安装前检测产品的型号、规格和防爆标志、防爆合格证号、产品合格证及有无缺损。

2.按所用的电缆外经选用相应的垫片与密封圈。

3.注意保护螺纹隔爆面。

4.及时更换已老化、损坏的密封圈。

5.组装时注意隔爆螺纹结合面的小啮合扣数和***小轴向啮合长度和符合GH3836.2公差、配合精度的要求。

6.按密封圈端部标明的允许***小电缆外经，选用适宜外经的电缆，允许***小电缆外经计算：

d1=d2-1mm ， d1表示***小电缆外经； d2 表示密封圈同心园内经（表3、D1、D2、D3）

7.在选用本产品时应符合GB3836.15-2000《***性气体环境用电气设备第15部分：***场所电气设备（煤矿除外）》图1的要求。

8.若用于增安型防爆外壳可以不考滤螺纹防爆结合面结构，但与外壳结合面宜有密封垫或○型密封圈。

9.使用时引入装置应穿入电缆或配置堵件，以防内外穿通。

洛阳毅兴石化电器仪表设备有限公司

公司地址：河南洛阳市河洛大道5号

邮编：471003

联系人：孔经理

电话：0377－66971137

传真：0377－63258910

E-MAIL: lyyxsh88@163.com

网址：http://www.lyyxsh.com
